Датчики движения для включения света

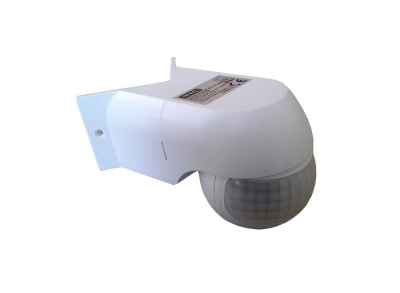

Инфракрасный датчик движения ST18

Инфракрасного датчика движения St18 представляет собой энергосберегающей автоматический прибор оснащенным точным датчиком движения и интегральной схемой. Прибор распознаёт время суток по установленной освещенности. St18 включается, когда в зону работы датчика попадает человек и выключается когда человек покидает зону обнаружения.

 Технические характеристики

 Источник питания 220-240 Вольт

 Частота тока 50 60 Герц

Освещенность 3-2000 Люкс (регулируется)

Выдержка времени

минимальная 10 секунд

Максимальная 15 минут

нагрузка максимальная 1200вт (лампа накаливания)

300вт (энергосберегающая лампа)

 угол обнаружения 180 градусов

Расстояние обнаружения 12 м

Температура окружающей среды минус 20 плюс 40 градусов

Влажность 93%

Потребляемая энергия примерно 0,5 Вт

Высота установки 1.8-2.5 м

Скорость обнаружения 0.8 1,5 м/сек.

Функции прибора st18

Автоматически распознаёт день и ночь. Пользователь устанавливает внешнюю освещенность Так что st18 будет работать ночью и не работает днём. Для этого используйте регулятор LUX поворачивая его от позиции «Солнца» до позиции «Луна». Выбирая нужные вам положение регулятора в зависимости от ваших требований.

Для установки вытяжки времени используйте регулятор Time минимальное время 10 секунд максимальное 15 минут.

Инструкция

Установка прибора. При установке нужно иметь в виду что датчик срабатывает при изменении температуры. Для правильной работы старайтесь избегать следующих ситуаций. Не  направляйте датчик на отражающую поверхность, например зеркала, не устанавливайте датчик вблизи источника тепла и холода, такие как светильники, электронагреватели, кондиционеры и так далее. Не направляйте датчик на движущиеся предметы, такие как шторы.

Установка датчика. Снимите кольцо слегка надавив на два углубления в нём и установите нужные вам время выдержки и освещенности. Для использования максимальной зоны обнаружения в 360 градусов снимите сферическую крышку из матового пластика зоны обнаружения. Установите матовую крышку в нужный вам положение. Крышку можно обрезать и устанавливать обратно на детектор. При помощи отвертки снимите заднюю крышку. В крышке имеются отверстия для ввода проводов с заглушками. Соедините провода питания и нагрузки с клеммами колодки. Согласно рисунку 4 и электросхеме закрепите заднюю крышку на основании при помощи шурупов на крышку. Можно приступать к настройке.

 Варианты крепления: на плоскую стену, на внутренний угол, и внешний угол

 Настройка датчика движения. Поверните регулятор Time до минимума 10 секунд. Поверните регулятор Lux до максимума. Подайте напряжение и подождите разогрева датчика. Через 30 секунд  датчик начнет работать. Если датчик обнаружит движения он включит лампу и выключит ее через 10 секунд если нет движения в зоне обнаружения. Поверните регулятор LUX до минимума. Если освещенность в помещении выше 3 Lux датчик не срабатывает. Если освещенность в помещении ниже 3 Люкс (полная темнота) датчик включат лампу. При отсутствии движения в зоне обнаружения датчик выключить лампу через 10 секунд.

Примечание. При настройке датчика в дневное время установите регулятор люк в положении солнца иначе датчик не сработает. Если мощность подключенной лампы более 60 Вт датчик следует устанавливать не менее 60 см от лампы.

Проблемы и способы устранения.

Лампа не включается. Проверьте правильность соединения проводов по электросхеме, проверьте исправность лампы, проверьте соответствие настройки датчика и освещенность помещения

Низкая чувствительность датчика. Проверьте нет ли препятствий и помех для сигнала на датчик, проверьте температуру окружающего воздуха  Она не должна превышать 30 градусов, Проверьте расстояние от датчика до объекта движения, проверьте высоту установки датчика, проверьте правильность направление датчика.

Датчик  не выключает лампу автоматически. Проверьте зону обнаружения на предмет постоянно в движущихся объектов, проверьте ваши настройки, выдержки времени. Проверьте соответствие нагрузки для этого датчика.

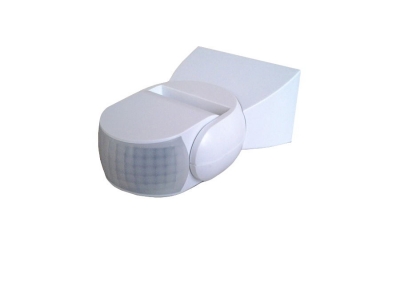

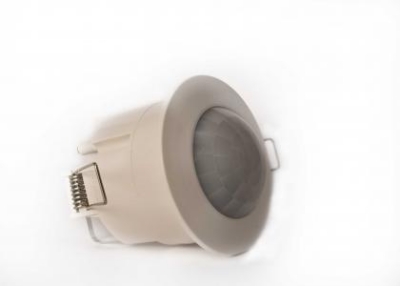

датчик ST41A

Этот датчик служит для энергосбережения и является автоматическим включателем приборов, оснащен детектором движения с высокой чувствительностью и встроенной защитой от скачков напряжения в электросети. ST41A  работает автоматически, удобен в использовании ,надежен сберегает энергию и практичен. Широкое поле захвата. Принцип работы ST41A основан на обнаружении инфракрасных лучей от движущегося человека .При обнаружении движения человека в поле захвата  ST41A подает напряжение на коммутированный вами прибор, например, лампу за доли секунды, причем ST41A может работать при любой освещенности .Установка и наладка прибора очень проста ,а использование его открывает широкие возможности.

Технические характеристики:
Напряжение: 220-240 В                     Обзор : 360°
Частота тока: 50Hz                         Рабочая температура: -20~+40С
Освещенность: 3-2000Лм (регулируется)     Влажность: <93%RH
Задержка: мин: 10сек±3сек                  Высота установки: 2.2м~4м
макс: 7мин±2мин                Потребляемая мощность: 0.45Вт (рабочая)
Нагрузка: 1200Вт (лампа накаливания)                               0.1Вт (статичная)
         300Вт (энергосберегающая лампа)  Скорость обнаружения: 0.6~1.5 мсек
Зона обнаружения: 3-6м (<24С)(регулируется)

Настройка:
? Пользователь может настроить ST41A на необходимую ему освещенность места, при этом необходимо следовать инструкциям .
? Настройка чувствительности: при малом помещении установите низкую чувствительность 3 м и при большом помещении установите высокую чувствительность-6 м. Использовать регулятор SENS
? Настойка задержки отключения: настраивайте эту функцию, постепенно добавляя время задержки отключения, начиная с минимума. Использовать регулятор LUX
? Задержка отключения устанавливается согласно пожеланию пользователя .Минимальное время задержки 10 сек ,а максимальное 7 минут.
Установка:
? Отключите эл.энергию.
? Осторожно снимите прозрачную крышку защиты контактов при помощи маленькой плоской отвертки.
? Закрепите ваши  провода в  клеммах  A,N и L согласно схемы (см.на обороте) а кабель в зажиме.
? Прочно затяните провода в клеммах и установите прозрачную крышку на место.
? Проведите все необходимые настройки и установите ST41 в заранее подготовленное отверстие .
? Подайте напряжение и проверьте работу прибора.

ПРОВЕРКА:
? Поверните регулятор  TIME против часовой стрелки до минимума (-) ,а регулятор LUX по часовой стрелки до максимума.
? Подайте напряжение. Через 30 сек датчик придет в рабочее состояние и еще через 5-10 сек ST41 отключит нагрузку( лампу).
? Поверните регулятор  LUX против часовой стрелки до минимума.ST41 при дневном свете работать не будет. Теперь накройте окошко детектора плотной тканью(полотенцем).ST41 должен отключить лампу в течение 5-10 сек.
При испытаниях в освещенном помещении установите регулятор LUX
в положение

Замечания:
? Работы по установке и настройке ST41 должен производить сертифицированный электрик.
? Не устанавливайте STO6 в местах, где в поле захвата попадают движущиеся объекты .
? Не устанавливайте ST41 в местах перепадов температуры, например ,вблизи кондиционеров и нагревательных устройств.
? Для вашей безопасности не открывайте ST41 ,находящийся под напряжением.
? ST41 не снабжен предохранителем от скачков напряжения и коротких замыканий. Вы можете установить  6A  предохранитель  для  защиты прибора.
Возможные проблемы и пути их решения:
? ST41 не работает надлежащим образом:
a. Проверьте источник питания, исправность подключаемого прибора(лампы) и правильность соединения проводов по схеме(прилагается).
б. Если индикаторная лампочка не загорается после движений в поле захвата сенсора ,измените настройки LUX и SENS.
г. Проверьте соответствие напряжения в сети -220-240 В и 50 Гц.
? При слабой чувствительности:
a. Проверь ,нет ли объектов, отражающих сигналы от окошка детектора ST41.
б. Проверьте температуру окружающей среды(не ниже -20С и не выше +40С).
г. Проверьте место установки ST41- Высота установки: 2.2м~4м и Зона обнаружения: 3-6м .
? ST41 не отключает нагрузку:
a. Возможно в зоне захвата находится источник сигналов.
б.Возможно вы установили слишком большую задержку отключения.
г.Напряжение в сети не соответствует требованиям.

Инфракрасный сенсор ST45

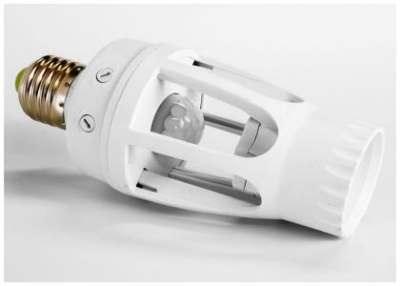

Датчик движения в патрон ST451 -это энергосберегающий прибор нового поколения со встроенным высокочувствительным датчиком движения. ST451 работает автоматически, безопасен в эксплуатации, удобен в применении и очень практичен. ST451 использует инфракрасные лучи человека,в качестве контрольного сигнала для включения лампы, когда кто-либо попадает в поле обнаружения.  Прибор оснащен функцией автоматического замера освещенности. Это дает возможность применять ST451 практически везде.

Технические характеристики

Поле обнаружения: 360°

Напряжение в сети: 110В -240В

Частота: 50/60Гц

Нагрузка: <60Вт

Поле обнаружения : 6м макс(<24?)

Задержка выключения: минимальная. 10сек±3сек

Задержка максимальная: 120сек±10сек (регулируется)

Освещенность: 3-2000Люкс (регулируется)

Высота установки: 2м-3.5м

Установка

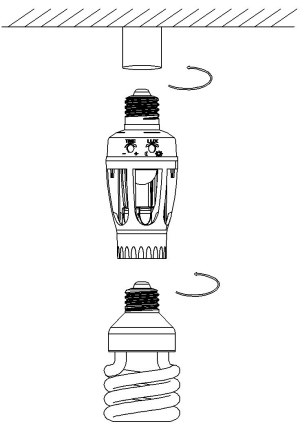

Установите ST451 в нужном вам месте, как показано на рисунке

Установите лампу в ST451.Теперь вы можете проверить работу прибора.

Проверка работы

Поверните кнопку LUX по часовой стрелке до максимума  (SUN). Поверните кнопку TIME до минимума(-).

Подайте напряжение и сенсор будет готов к работе через 30 сек..По прошествии 30 сек. лампа загорится и погаснет через 5-10 сек.После этого прибор полностью готов к работе.

Поверните кнопку LUX против часовой стрелки до минимума. Если испытания ST451 проводятся при освещенности выше 3 Люкс, лампочка не загорится .Накройте окошко сенсора светонепроницаемым материалом(например, полотенцем)и ,лампа загорится. Затем лампа должна потухнуть через 5-15 сек. Теперь ваш прибор ST451 проверен и работает надлежащим образом. Далее вы можете установить задержку по времени и освещенность  по  вашему  усмотрению ,используя кнопки TIME и LUX.

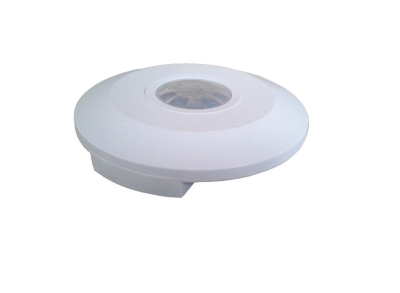

Датчик движения ST06A потолочный

Датчик движения ST06A
Этот датчик служит для энергосбережения и является автоматическим включателем приборов, оснащен детектором движения с высокой чувствительностью и встроенной защитой от скачков напряжения в электросети. ST06A  работает автоматически, удобен в использовании ,надежен сберегает энергию и практичен. Широкое поле захвата. Принцип работы ST06A основан на обнаружении инфракрасных лучей от движущегося человека .При обнаружении движения человека в поле захвата  ST06A подает напряжение на коммутированный вами прибор, например, лампу за доли секунды, причем ST06A может работать при любой освещенности .Установка и наладка прибора очень проста ,а использование его открывает широкие возможности. ST06A  оснащен световыми индикаторами подачи напряжения и обнаружения движения.

Технические характеристики датчика движения ST06A

Напряжение: 220-240 В

Скорость обнаружения: 0.6~1.5 мсек
Зона обнаружения: 3-6м (<24С)(регулируется)

Инструкция

Настройка:
Пользователь может настроить ST06A на необходимую ему освещенность места, при этом необходимо следовать инструкциям .
Настройка чувствительности: при малом помещении установите низкую чувствительность 3 м и при большом помещении установите высокую чувствительность-6 м. Использовать регулятор SENS
Настойка задержки отключения: настраивайте эту функцию, постепенно добавляя время задержки отключения, начиная с минимума. Использовать регулятор LUX
Задержка отключения устанавливается согласно пожеланию пользователя .Минимальное время задержки 10 сек ,а максимальное 7 минут.

Установка
Отключите эл.энергию.
Слегка поверните крышку против часовой стрелки и снимите ее с корпуса, как показано на рисунке .
Прикрепите корпус ST06 в нужном вам месте при помощи шурупов. Соедините провода согласно электросхеме.
После выполнения необходимых настроек установите крышку на корпус, совместив диодную лампочку с отверстием в крышке.

Проверка работы датчика:
Поверните регулятор LUX по часовой стрелке максимум до символа SUN,поверните регулятор TIME против часовой стрелки до минимума, и регулятор SENS против часовой стрелки до максимума.
После подачи напряжения индикаторы необходимо ждать 30 сек (время, необходимое для синхронизации и подогрева детектора). При отсутствии движений в поле захвата STO6 выключит питание в течении 5-30 сек и индикатор погаснет.
Теперь при повторном движении в поле захвата STO6 снова включит лампу.
Поверните регулятор LUX против часовой стрелки до минимума и проверьте работу
STO6 в темном помещении (менее 3 Люкс). При обнаружении движения человека в темном помещении STO6 включит лампу или другой подсоединенный прибор.
Теперь закройте детектор светонепроницаемым материалом(полотенцем). STO6 должен выключить лампу в течение 5-15сек.
Внимание :при испытаниях STO6 в светлых помещениях необходимо повернуть регулятор  LUX до максимального положения  , иначе STO6работать не будет!
Замечания:
 Работы по установке и настройке STO6 должен производить сертифицированный электрик.
 Не устанавливайте STO6 в местах, где в поле захвата попадают движущиеся объекты .
 Не устанавливайте STO6 в местах перепадов температуры, например ,вблизи кондиционеров и нагревательных устройств.
 Для вашей безопасности не открывайте STO6 ,находящийся под напряжением.
 STO6 не снабжен предохранителем от скачков напряжения и коротких замыканий. Вы можете установить  6A  предохранитель  для  защиты прибора.

Возможные проблемы и пути их решения:
 STO6 не работает надлежащим образом:
a. Проверьте источник питания, исправность подключаемого прибора(лампы) и правильность соединения проводов по схеме(прилагается).
б. Если индикаторная лампочка не загорается после движений в поле захвата сенсора ,измените настройки LUX и SENS.
г. Проверьте соответствие напряжения в сети -220-240 В и 50 Гц.
 При слабой чувствительности:
a. Проверь ,нет ли объектов, отражающих сигналы от окошка детектора STO6.
б. Проверьте температуру окружающей среды(не ниже -20С и не выше +40С).
г. Проверьте место установки STO6- Высота установки: 2.2м~4м и Зона обнаружения: 3-6м .
 STO6 не отключает нагрузку:
a. Возможно в зоне захвата находится источник сигналов.
б.Возможно вы установили слишком большую задержку отключения.
г.Напряжение в сети не соответствует требованиям.

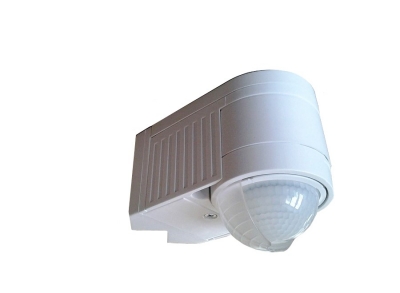

Датчик движения ST08 угловой белый

Этот датчик служит для энергосбережения и является автоматическим включателем приборов, оснащен детектором движения с высокой чувствительностью и встроенной защитой от скачков напряжения в электросети. ST08A  работает автоматически, удобен в использовании ,надежен сберегает энергию и практичен. Широкое поле захвата. Принцип работы ST08A основан на обнаружении инфракрасных лучей от движущегося человека .При обнаружении движения человека в поле захвата  ST08A подает напряжение на коммутированный вами прибор, например, лампу за доли секунды, причем ST08A может работать при любой освещенности .Установка и наладка прибора очень проста ,а использование его открывает широкие возможности. ST08A оснащен световыми индикаторами подачи напряжения и обнаружения движения.

Настройка:
Пользователь может настроить ST08A на необходимую ему освещенность места, при этом необходимо следовать инструкциям .
Настройка чувствительности: при малом помещении установите низкую чувствительность 3 м и при большом помещении установите высокую чувствительность-6 м. Использовать регулятор SENS
Настойка задержки отключения: настраивайте эту функцию, постепенно добавляя время задержки отключения, начиная с минимума. Использовать регулятор LUX
Задержка отключения устанавливается согласно пожеланию пользователя .Минимальное время задержки 10 сек ,а максимальное 7 минут.

Технические характеристики:
Напряжение: 220-240 В

Обзор : 180°
Частота тока: 50Hz

Рабочая температура: -20~+40С
Освещенность: 3-2000Лм (регулируется)

Влажность: <93%RH
Задержка: мин: 10сек±3сек

Высота установки: 2.2м~4м
макс: 7мин±2мин

Потребляемая мощность: 0.45Вт (рабочая)
Нагрузка: 1200Вт (лампа накаливания), 300Вт (энергосберегающая лампа)

Скорость обнаружения: 0.6~1.5 мсек
Зона обнаружения: 12м (<24С)
Высокая чувствительность        Низкая чувствительность

Инструкция

Установка
Отключите эл.энергию.
Выкрутите винты с задней крышки и снимите ее.
Прикрепите крышку ST08 в нужном вам месте при помощи шурупов.
Соедините провода согласно электрической схеме.
Установите ST08 на заднюю крышку.

Проверка работы датчика:
Поверните регулятор LUX по часовой стрелке максимум до символа SUN,поверните регулятор TIME против часовой стрелки до минимума.
После подачи напряжения индикаторы необходимо ждать 30 сек (время, необходимое для синхронизации и подогрева детектора). При отсутствии движений в поле захвата STO8 выключит питание в течении 5-30 сек и индикатор погаснет.
Теперь при повторном движении в поле захвата STO8 снова включит лампу.
Поверните регулятор LUX против часовой стрелки до минимума и проверьте работу
STO8 в темном помещении (менее 3 Люкс). При обнаружении движения человека в темном помещении STO8 включит лампу или другой подсоединенный прибор.
Теперь закройте детектор светонепроницаемым материалом(полотенцем). STO8 должен выключить лампу в течение 5-15сек.
Внимание :при испытаниях STO8 в светлых помещениях необходимо повернуть регулятор  LUX до максимального положения  ,   иначе STO8 работать не будет!
Замечания:
Работы по установке и настройке STO8 должен производить сертифицированный электрик.
Не устанавливайте STO8 в местах, где в поле захвата попадают движущиеся объекты .
Не устанавливайте STO8 в местах перепадов температуры, например ,вблизи кондиционеров и нагревательных устройств.
Для вашей безопасности не открывайте STO8 ,находящийся под напряжением.
STO8 не снабжен предохранителем от скачков напряжения и коротких замыканий. Вы можете установить  6A  предохранитель  для  защиты прибора.

Возможные проблемы и пути их решения:
STO8 не работает надлежащим образом:
a. Проверьте источник питания, исправность подключаемого прибора(лампы) и правильность соединения проводов по схеме(прилагается).
б. Если индикаторная лампочка не загорается после движений в поле захвата сенсора ,измените настройки LUX и SENS.
г. Проверьте соответствие напряжения в сети -220-240 В и 50 Гц.
При слабой чувствительности:
a. Проверь ,нет ли объектов, отражающих сигналы от окошка детектора STO8.
б. Проверьте температуру окружающей среды(не ниже -20С и не выше +40С).
г. Проверьте место установки STO8- Высота установки: 2.2м~4м и Зона обнаружения: 3-6м .
STO8 не отключает нагрузку:
a. Возможно в зоне захвата находится источник сигналов.
б.Возможно вы установили слишком большую задержку отключения.
г.Напряжение в сети не соответствует требованиям.

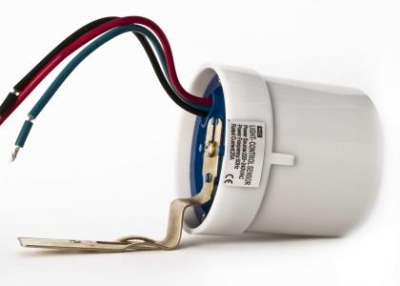

Датчик освещенности ST303 25A

ST303 включат и выключает источники света автоматически в зависимости от освещенности. На работу датчика оказывают влияние температура и влажность окружающей среды. Использование ST303 очень удобно и практично. Наилучшие места применения – освещение дорог, парковок, проездов, садов, парков, придомовой территории.

Технические характеристики

Напряжение: 220В-240В               Частота тока: 50Гц

Электроток: 25A                          Освещенность: <5-15LUX

Рабочая температура: -20~+40С   Влажность воздуха: <93%RH

Установка прибора

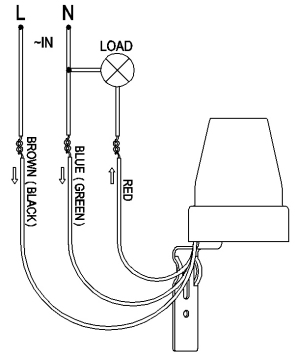

Отключите эл.энергию. Соедините провода,как показано на схеме внизу.

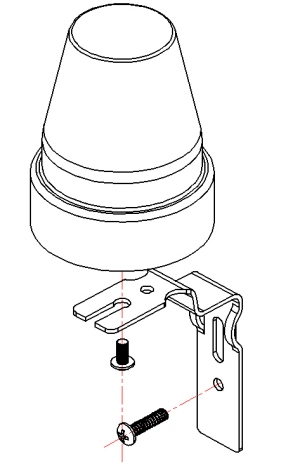

Установите ST303 ,как показано на рисунке.

Проверка работы

Подайте напряжение.

Если вы испытываете ST303 при дневном освещении , закройте окошко датчика черным пакетиком (прилагается).

ST303 включит лампу .Снимите пакетик и лампа отключится автоматически.

Примечания

 В поле захвата ST303 не должны находиться работающие источники света и движущиеся предметы.
